Wie lassen sich Verbindungsprobleme bei der Beschaffung von DuPont SYP 2-Pin-Steckerkabelbäumen aus chinesischer Produktion vermeiden?

Bei industriellen Steuergeräten, Kleingeräten und intelligenten Elektronikgeräten mag ein zweipoliger Stecker wie ein einfaches Bauteil erscheinen. Ein schlecht gefertigter Steckerkabelbaum kann jedoch zu Wackelkontakten, herausgerutschten Kontakten, beschädigter Isolierung oder unerwarteten Geräteausfällen führen.

Dies ist besonders wichtig bei der Beschaffung eines DuPont SYP 2-poliger Stecker-Kabelbaumaus einer ausländischen Fabrik.

Für OEM-Hersteller und Kabelbaumimporteure besteht die Herausforderung nicht einfach darin, einen Lieferanten zu finden, der zwei Drähte zu einem Stecker konfektionieren kann. Die eigentliche Frage ist, ob das Werk die Kontrolle dauerhaft gewährleisten kann.Klemmenverpressung, Steckverbindermontage, Drahtverarbeitung, elektrische Durchgängigkeit, mechanische Befestigung und Isolationsqualitätwährend der Massenproduktion.

Beim Kauf direkt von einer chinesischen Fabrik sollten Käufer daher die gesamte...Kabelbaumbaugruppeden Prozess beurteilen, anstatt die Qualität nur anhand eines Vorproduktionsmusters zu beurteilen.

Xiamen Evershineist spezialisiert auf die Forschung und Entwicklung, die Herstellung und den Vertrieb von Drähten, Kabeln und Kabelbaumprodukten und bietet kundenspezifische Kabelbaumlösungen gemäß den Drahtspezifikationen, Steckverbinderanforderungen, Kabellängen und Anwendungsbedingungen der Kunden an.

1. Benutzerproblem: Was verursacht schlechte Verbindungen in SYP 2-Pin-Kabelbäumen?

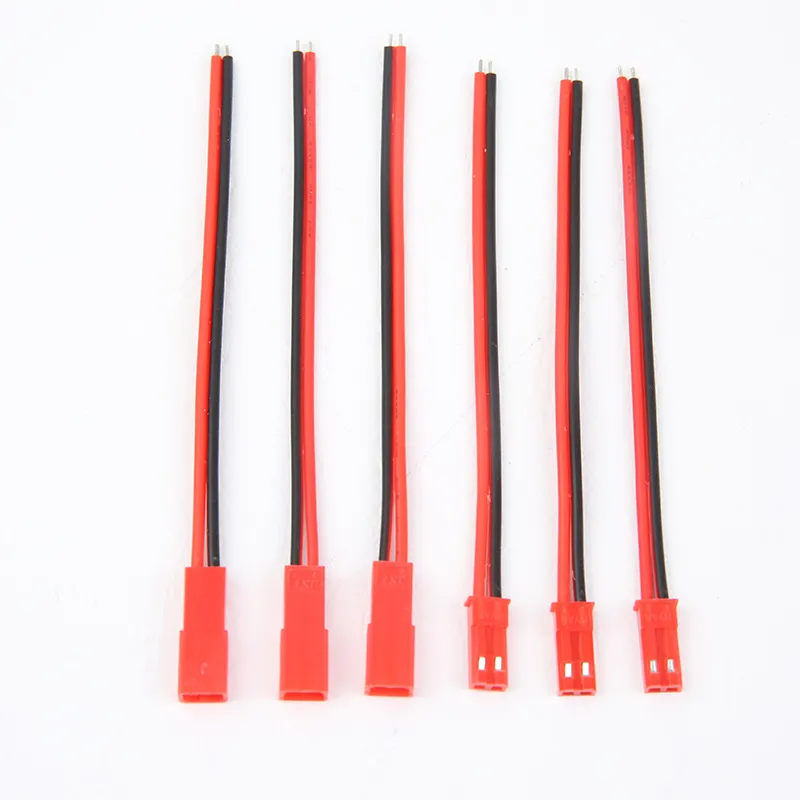

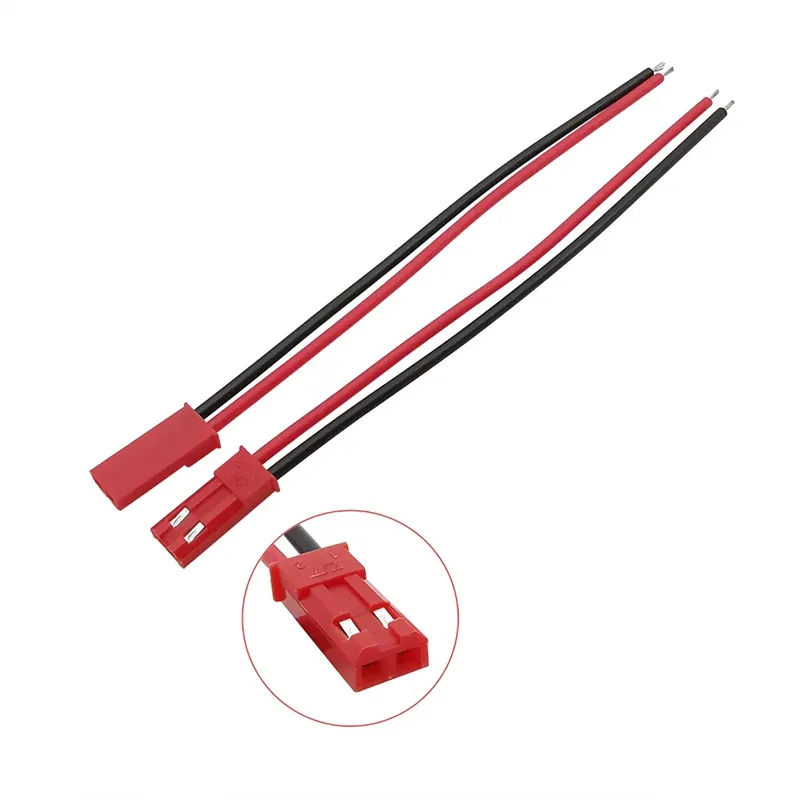

ADuPont SYP 2-poliger Stecker-KabelbaumBesteht normalerweise aus einem Steckergehäuse, Klemmen und Drähten, die zu einer definierten elektrischen Verbindung zusammengefügt sind.

Obwohl die Konstruktion relativ kompakt ist, können verschiedene Fertigungsprobleme ihre Zuverlässigkeit beeinträchtigen.

Zu den häufigsten Problemen gehören:

• Klemmen herausziehen oder Klemmen herausziehen

• Schlechter elektrischer Kontakt

• Instabile Kontinuität

• Beschädigte Drahtisolierung

• Falsche Drahtlänge

• Falsche Klemmverbindung

• Lose Klemmbefestigung

• Leiterbeschädigung beim Abisolieren

• Falsche Steckerbaugruppe

• Pin-zu-Pin-Verdrahtungsfehler

Für Gerätehersteller können diese Probleme weitaus größere Konsequenzen haben als die Kosten des Kabelbaums selbst.

Eine schlechte Verbindung kann folgende Folgen haben:

Sporadisches Signal → Gerätefehlfunktion → Fehlersuche → Produktionsausfall → Kundenbeschwerden

Aus diesem Grund sollten Einkaufsingenieure den Fertigungsprozess des Lieferanten prüfen, bevor sie eine Großbestellung aufgeben.

2. Produktauswahl: Worauf sollten Käufer vor der Bestellung eines SYP 2-Pin-Kabelbaums achten?

Im ersten Schritt muss überprüft werden, ob die Stecker- und Kabelkonfiguration mit der tatsächlichen Anwendung übereinstimmt.

Bei der Beschaffung einesDuPont SYP 2-poliger Stecker-KabelbaumKäufer sollten einige Schlüsselelemente überprüfen.

Anschlusskonfiguration

Der Anschluss sollte gemäß den Anforderungen bestätigt werden:

• Steckverbinderserie

• Anzahl der Positionen

• Tonhöhe

• Gehäusekonfiguration

• Verriegelungsstruktur

• Paarungsrichtung

• Terminaltyp

Bei einem zweipoligen Stecker sollten Käufer außerdem die genaue Pinbelegung überprüfen und sich nicht nur auf Produktfotos verlassen.

Drahtspezifikation

Das Kabel muss mit den elektrischen und umweltbedingten Anforderungen des Geräts kompatibel sein.

Wichtige Spezifikationen können Folgendes umfassen:

• Drahtstärke

• Leitermaterial

• Anzahl der Leiter

• Isoliermaterial

• Nennspannung

• Aktuelle Kapazität

• Temperaturbereich

• Flexibilität

• Anforderungen an Flammschutzmittel

Drahtlänge

Die Kabellänge ist ein weiterer wichtiger Anpassungsparameter.

Bei kompakten elektronischen Geräten kann eine falsche Kabellänge unnötiges Biegen, Spannungen oder Installationsschwierigkeiten verursachen.

Die Fabrik sollte daher gemäß einer genehmigten Zeichnung, Stückliste, einem Muster oder einer schriftlichen Spezifikation produzieren.

3. Technische Parameter: Was zeichnet eine zuverlässige Kabelbaumkonfektion aus?

Ein ProfiKabelbaumbaugruppesollte in mehreren Phasen kontrolliert werden.

3.1 Genauigkeit beim Abisolieren von Drähten

Vor dem Verpressen muss die Drahtisolierung auf die entsprechende Länge abisoliert werden.

Wird zu viel Isolierung entfernt, kann zu viel Leitermaterial freiliegen.

Ist die Abisolierlänge unzureichend, kann der Leiter möglicherweise nicht richtig in die Anschlussklemme eingeführt werden.

Eine mangelhafte Abisolierung kann daher sowohl den elektrischen Kontakt als auch die mechanische Befestigung beeinträchtigen.

3.2 Crimpen von Klemmen

Das Crimpen ist einer der wichtigsten Prozesse bei der Herstellung von Kabelbäumen.

Eine korrekte Crimpverbindung sollte den Leiter sicher mit der Klemme verbinden, ohne die Leiterlitzen unnötig zu beschädigen.

Mögliche Probleme beim Verpressen sind:

• lose Leiterverpressung

• Übermäßige Kompression

• Beschädigte Leiterlitzen

• Falsche Crimphöhe

• Unvollständige Leitereinführung

• Die Isolierung ist falsch positioniert

• Terminaldeformation

Aus diesem Grund sollten professionelle Betriebe kontrollierte Crimpparameter festlegen, anstatt sich ausschließlich auf die manuelle visuelle Beurteilung zu verlassen.

3.3 Klemmenhalt und Auszugswiderstand

Die Klemmenbefestigung ist besonders wichtig bei kleinen Steckverbindern.

Bei Transport, Montage, Vibrationen oder Gerätebetrieb kann sich ein nicht ausreichend befestigter Anschluss im Inneren des Gehäuses nach hinten bewegen.

Dies kann dazu führen, dass der Anschluss keinen zuverlässigen Kontakt zum Gegenstecker herstellt.

Eine Fabrik kann geeignete Mittel verwenden.Zugkraftprüfungum die mechanische Festigkeit der Crimpverbindung gemäß den geltenden Terminal- und Kundenanforderungen zu überprüfen.

3.4 Steckergehäusebaugruppe

Selbst wenn der Anschluss selbst korrekt verpresst ist, kann die Endmontage dennoch fehlschlagen, wenn der Anschluss nicht vollständig in das Steckergehäuse eingeführt wird.

Der Anschluss muss ordnungsgemäß im Gehäuse einrasten.

Bei der Inspektion sollten die Bediener oder automatisierte Prozesse Folgendes überprüfen:

• Korrekte Terminalposition

• Ordnungsgemäße Verriegelung

• Ausrichtung des Steckverbinders

• Korrekte Pinbelegung

• Schäden am Gebäude

Dies hilft, ein Zurückrollen der Terminals während des Transports und der Endmontage der Anlagen zu verhindern.

3.5 Prüfung der elektrischen Durchgängigkeit

Ein ProfiKabelbaumbaugruppeDie elektrische Prüfung sollte gemäß den Kundenanforderungen erfolgen.

Durch Durchgangsprüfungen lassen sich folgende Probleme identifizieren:

• Offene Stromkreise

• Falsche Pin-Verbindungen

• Verdrahtungsfehler

• Kurzschlüsse

• Fehlende Verbindungen

Bei einem zweipoligen Kabelbaum mag der elektrische Aufbau einfach sein, das entbindet uns jedoch nicht von der Notwendigkeit, Tests durchzuführen.

Der Zweck der elektrischen Prüfung besteht darin, die fertige Baugruppe zu überprüfen, anstatt anzunehmen, dass eine korrekte visuelle Montage automatisch auch eine korrekte elektrische Leistung bedeutet.

3.6 Inspektion der Isolierung und der Außenhülle

Ein weiteres häufiges Problem ist eine beschädigte Kabelisolierung.

Schäden können entstehen während:

• Schneiden

• Stripping

• Crimpen

• Montage

• Handhabung

• Verpackung

Mögliche Mängel sind Kratzer, Schnitte, Druckstellen, freiliegende Leiter und übermäßige Verformung.

Bei Geräten, die in industriellen oder geschlossenen Umgebungen betrieben werden, ist die Integrität der Isolierung besonders wichtig, um unbeabsichtigte Berührungen zu verhindern und die elektrische Sicherheit zu gewährleisten.

4. Anwendungsszenarien: Wo können SYP 2-Pin-Kabelbäume eingesetzt werden?

Die konkrete Anwendung bestimmt, welche Draht- und Steckerspezifikationen ausgewählt werden sollten.

Industrielle Steuerungstechnik

Industriesteuerungen, Sensoren, Steuermodule, Schalter, Anzeigen und andere elektronische Baugruppen benötigen unter Umständen kompakte Zweidrahtanschlüsse.

Bei diesen Anwendungen kann die Stabilität der Verbindung besonders wichtig sein, da intermittierende Verdrahtungsfehler schwer zu diagnostizieren sein können.

Kleingeräte

Kleingeräte können Leiterplatten, Motoren, Sensoren, Schalter, Displays und Steuermodule enthalten, die eine kompakte interne Verdrahtung erfordern.

Ein kundenspezifischer zweipoliger Kabelbaum kann die Montage vereinfachen und interne Verbindungen standardisieren.

Intelligente Geräte

Intelligente elektronische Geräte verfügen oft nur über begrenzten internen Platz.

Ein kompakter Steckerbaum ermöglicht den Anschluss von Sensoren, Steuerplatinen, Anzeigemodulen oder anderen elektronischen Bauteilen und vereinfacht gleichzeitig Montage und Wartung.

Elektronische Steuermodule

Bei OEM-Produkten mit mehreren Leiterplatten oder Funktionsmodulen können standardisierte Kabelbaumkonfektionen dazu beitragen, die Komplexität der Verkabelung zu reduzieren.

Steckverbinder, Kabellänge und Pinbelegung können entsprechend der Produktarchitektur angepasst werden.

5. Kaufentscheidung: Wie sollten OEM-Käufer eine chinesische Fabrik bewerten?

Bei der Beschaffung einesDuPont SYP 2-poliger Stecker-KabelbaumKäufer aus China sollten vermeiden, einen Lieferanten ausschließlich anhand des Stückpreises auszuwählen.

Eine bessere Bewertung sollte vier Bereiche umfassen:

Fertigungskapazität

Kann der Lieferant das Schneiden, Abisolieren, Crimpen von Kabelenden, die Steckverbindermontage und die Prüfung im eigenen Haus durchführen?

Qualitätskontrolle

Verfügt der Lieferant über dokumentierte Prüfverfahren für Crimpung, Durchgangsprüfung, Klemmenbefestigung und Isolierung?

Technischer Support

Kann der Lieferant Zeichnungen, Stücklisten, Muster und kundenspezifische Drahtspezifikationen verstehen?

Produktionskonsistenz

Kann der Lieferant das genehmigte Muster in zukünftigen Chargen konsistent reproduzieren?

Ein niedriges Angebot ist nur bedingt wertvoll, wenn der daraus resultierende Kabelbaum eine hohe Ausschussquote bei der Wareneingangskontrolle oder Feldausfälle verursacht.

Fabrik vs. Handelsunternehmen

Bei Standardsteckverbindern können Distributoren manchmal eine bequeme Bezugsquelle bieten.

Für kundenspezifische OEM-Anpassungen gilt dies jedoch.KabelbaumbaugruppeDie direkte Zusammenarbeit mit der Fabrik kann mehrere Vorteile bieten.

Bei langfristigen OEM-Programmen kann die direkte Kommunikation den Übergang vereinfachen vonMuster → Pilotproduktion → Serienproduktion → NachbestellungenDie

6. Werkslösung: Wie kontrolliert Xiamen Evershine die Qualität der SYP 2-Pin-Kabelbäume?

Für einen professionellen Kabelbaumhersteller sollte Qualität von Anfang an in den Fertigungsprozess integriert werden und nicht erst bei der Endkontrolle hinzugefügt werden.

Xiamen Evershinekann die kundenspezifische Kabelbaumproduktion um mehrere kritische Kontrollpunkte herum organisieren.

Schritt 1: Bestätigung der Spezifikationen

Vor Produktionsbeginn bestätigt das Werk:

• Anschlussmodell

• Terminalspezifikation

• Drahtspezifikation

• Drahtlänge

• Stromkreisanzahl

• Pin-Definition

• Bewerbungsvoraussetzungen

• Erforderliche Menge

• Testanforderungen

Dadurch wird das Risiko verringert, auf der Grundlage unvollständiger oder mehrdeutiger Informationen zu produzieren.

Schritt 2: Wareneingangsprüfung

Drähte, Steckergehäuse, Klemmen und andere Materialien sollten anhand der genehmigten Spezifikationen überprüft werden.

Die Materialprüfung ist wichtig, da fehlerhafte Bauteile auch durch einen guten Verpressvorgang nicht korrigiert werden können.

Schritt 3: Automatisches Abschneiden und Abisolieren der Drähte

Automatisierte Drahtverarbeitungsanlagen können die Konsistenz verbessern bei:

• Drahtlänge

• Abstreiflänge

• Schnittgenauigkeit

Dies ist besonders nützlich bei der Herstellung von wiederholten OEM-Kabelbaumkonfigurationen.

Schritt 4: Automatisches oder gesteuertes Crimpen der Klemmen

Für den Crimpvorgang der Klemmen sollten geeignete Werkzeuge für den gewählten Draht und die Klemme verwendet werden.

Zu den kritischen Parametern zählen die Abmessungen der Crimpverbindung, die Positionierung des Leiters und die Verformung der Anschlussklemmen.

Ziel ist es, wiederholbare elektrische und mechanische Verbindungen herzustellen.

Schritt 5: Einsetzen der Klemmen und Montage des Gehäuses

Nach dem Verpressen werden die Klemmen entsprechend der vorgegebenen Stiftanordnung in das Steckergehäuse eingeführt.

Die Baugruppe sollte auf korrekte Anschlussposition und Verriegelung überprüft werden.

Dies ist eine der wichtigsten Kontrollmaßnahmen zur VerhinderungTerminal-RücklaufDie

Schritt 6: Zugkraftprüfung

Geeignete Muster können Zugkraftprüfungen gemäß den jeweiligen Terminalspezifikationen oder den vom Kunden definierten Akzeptanzkriterien unterzogen werden.

Dies liefert den mechanischen Beweis, dass die Crimpverbindung ausreichend Halt bietet.

Schritt 7: Durchgangsprüfung

Das fertigeKabelbaumbaugruppekönnen elektrischen Prüfungen unterzogen werden, um offene Stromkreise, Kurzschlüsse und fehlerhafte Verdrahtungen zu identifizieren.

Bei OEM-Produkten stellt dies einen zusätzlichen Qualitätskontrollpunkt vor dem Versand dar.

Schritt 8: Abschließende Sichtprüfung

Die abschließende Inspektion sollte Folgendes überprüfen:

• Steckeroptik

• Drahtlänge

• Terminalposition

• Isolationszustand

• Ausrichtung des Steckverbinders

• Pinbelegung

• Crimp-Erscheinungsbild

• Verpackung

Der fertige Kabelbaum wird anschließend gemäß den Kundenanforderungen verpackt.

7. Wie können OEMs Verbindungsprobleme vor der Massenproduktion reduzieren?

Ein guter Qualitätskontrollprozess beginnt bereits vor der Auftragserteilung.

Die Einkaufsingenieure des OEM sollten so viele technische Informationen wie möglich bereitstellen.

Empfohlene Checkliste für die Vorproduktion

1. Prüfen Sie den Anschluss.

Geben Sie die genaue Steckerserie oder Teilenummer an.

2. Bestätigen Sie das Terminal.

Die Klemme muss zum ausgewählten Draht und Stecker passen.

3. Überprüfen Sie die Verkabelung.

Geben Sie die Anforderungen an Materialstärke, Isolation, Spannung, Temperatur, Flexibilität und weitere relevante Eigenschaften an.

4. Bestätigen Sie die Länge.

Geben Sie die fertige Drahtlänge und die Messmethode an.

5. Bestätigen Sie die PIN-Definition.

Stellen Sie einen Schaltplan oder eine Pinbelegungstabelle bereit.

6. Muster genehmigen.

Prüfen Sie den Stecksitz, die Kabellänge, die Pinbelegung, den mechanischen Sitz und die elektrische Durchgängigkeit.

7. Testanforderungen definieren

Klären Sie, ob Durchgängigkeits-, Zugkraft-, Maß- oder andere Prüfungen erforderlich sind.

8. Eine genehmigte Spezifikation erstellen.

Sobald das Muster freigegeben ist, verwenden Sie dieselbe Zeichnung, Stückliste und Spezifikation als Referenz für die Serienproduktion.

Dieser Ansatz verringert das Risiko, dass ein Lieferant den gleichen Kabelbaum bei verschiedenen Chargen unterschiedlich interpretiert.

8. Konvertierungspfad: Was sollten Sie an eine chinesische Kabelbaumfabrik senden?

Wenn Sie einElektronik-OEM-Hersteller oder KabelbaumimporteurSie müssen nicht unbedingt jeden Fertigungsparameter kennen, bevor Sie sich an eine Fabrik wenden.

Ein nützliches Angebotsanfragepaket kann Folgendes enthalten:

• Steckerfoto oder Teilenummer

• Anschlussfoto oder Teilenummer

• Drahtspezifikation

• Erforderliche Drahtlänge

• Anzahl der Leiter

• Pinbelegung

• Drahtfarbe

• Anwendung

• Geschätzte Bestellmenge

• Vorhandenes Kabelbaummuster

• Produktzeichnung

• GUT

• Testanforderungen

Falls Sie bereits ein Muster von einem anderen Lieferanten haben, kann die Zusendung des Musters zusammen mit der benötigten Menge der Fabrik helfen, die bestehende Konstruktion zu beurteilen und das geeignete Herstellungsverfahren zu bestimmen.

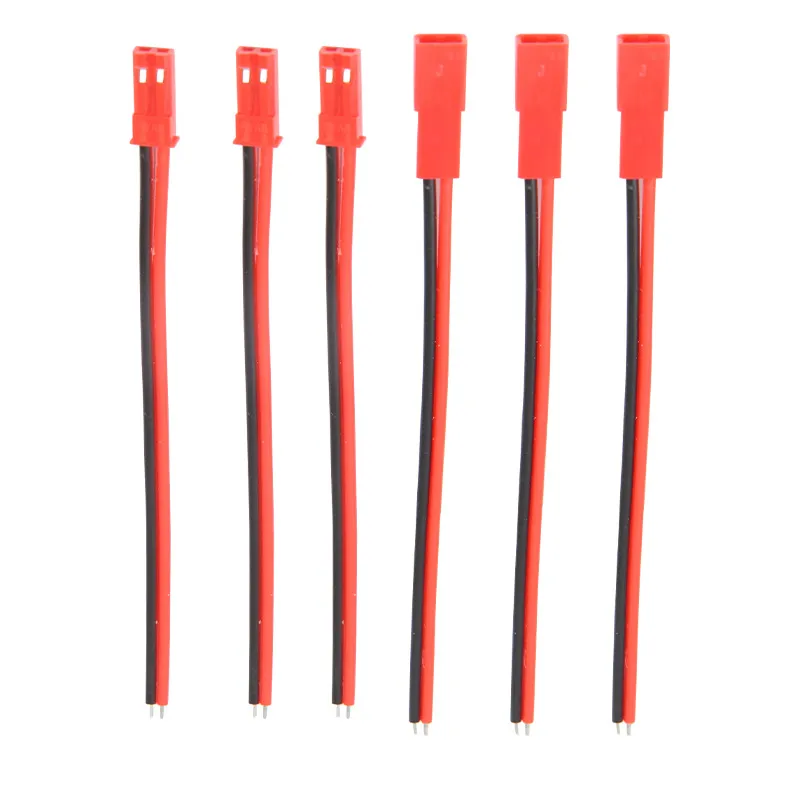

Fordern Sie eine maßgeschneiderte SYP-2-Pin-Kabelbaumlösung an

Xiamen Evershinebietet kundenspezifische Drähte, Kabel undKabelbaumbaugruppeLösungen für Elektronik-OEM-Hersteller und internationale Käufer.

Ob Sie eine Standardkonfiguration oder eine kundenspezifische Lösung benötigenDuPont SYP 2-poliger Stecker-KabelbaumDas Projekt kann anhand Ihrer Anforderungen an Steckverbinder, Drahtspezifikationen, Abmessungen, Anwendungsumgebung und Produktionsmenge bewertet werden.

Senden Sie Ihre Zeichnung, Stückliste, Ihr Muster, Ihre Steckverbinderinformationen oder Ihre Drahtanforderungen zur technischen Bewertung und Angebotserstellung an Xiamen Evershine.

Häufig gestellte Fragen

Was ist ein DuPont SYP 2-Pin-Steckerkabelbaum?

Es handelt sich um eine zweipolige Steckverbinderkabelbaugruppe, bestehend aus kompatiblen Drähten, Klemmen und einem Steckverbindergehäuse, die zum Herstellen einer elektrischen Verbindung zwischen elektronischen Bauteilen oder Modulen verwendet wird.

Was sind die häufigsten Probleme mit SYP 2-Pin-Kabelbäumen?

Häufige Probleme sind herausgerutschte Klemmen, schlechter elektrischer Kontakt, instabile Durchgängigkeit, falsche Stiftkonfiguration, mangelhaftes Crimpen und beschädigte Drahtisolierung.

Wie lässt sich ein Rückruf im Terminal verhindern?

Der Anschluss muss korrekt verpresst und vollständig in das Steckergehäuse eingeführt sein. Eine ordnungsgemäße Verriegelung und die Überprüfung des festen Sitzes sind wichtig; Zugkrafttests können die mechanische Befestigung bestätigen.

Warum sind Durchgangsprüfungen wichtig?

Durch Durchgangsprüfungen lassen sich offene Stromkreise, fehlerhafte Verdrahtungen und Kurzschlüsse erkennen, bevor der Kabelbaum an den OEM-Kunden ausgeliefert wird.

Lässt sich der SYP 2-Pin-Kabelbaum individuell anpassen?

Ja. Je nach Stecker- und Klemmenkonfiguration können Drahtquerschnitt, Drahtlänge, Drahtfarbe, Steckerkonfiguration, Pinbelegung und andere Kabelbaumspezifikationen individuell angepasst werden.

Welche Angaben muss ich bei der Angebotsanfrage machen?

Ein Steckermodell oder -foto, Drahtspezifikation, fertige Länge, Stiftkonfiguration, Menge, Anwendungsinformationen und alle verfügbaren Zeichnungen, Stücklisten oder Muster können dem Werk helfen, ein genaueres Angebot zu erstellen.

Warum sollte man einen Kabelbaum direkt von einem chinesischen Hersteller beziehen?

Die direkte Beschaffung ab Werk ermöglicht eine engere Kommunikation mit den Entwicklungs- und Produktionsteams, eine direktere Kontrolle der Fertigungsprozesse, flexible Anpassungsmöglichkeiten und einen klareren Weg von der Musterfreigabe bis zur Massenproduktion.

Abschluss

Bei industriellen Steuergeräten, Kleingeräten und intelligenten Geräten mag ein zweipoliger Steckerbaum zwar ein kleines Bauteil sein, aber seine Fertigungsqualität kann sich direkt auf die Zuverlässigkeit des fertigen Produkts auswirken.

Bei der Beschaffung einesDuPont SYP 2-poliger Stecker-KabelbaumOEM-Käufer, die Produkte aus einer chinesischen Fabrik beziehen, sollten besonders auf drei häufige Fehlerquellen achten:

Klemmenrückstand → Schlechter elektrischer Kontakt → Beschädigte Isolierung

Die Lösung besteht nicht einfach in einer strengeren Endkontrolle.

Ein zuverlässigerKabelbaumbaugruppeerfordert kontrollierte Drahtverarbeitung, geeignetes Crimpen der Anschlüsse, korrektes Einsetzen des Gehäuses, Überprüfung der Zugkraft, Durchgangsprüfung und Endkontrolle.

Für OEM-Hersteller und internationale Importeure von Kabelbäumen ist die direkte Zusammenarbeit mit einem professionellen Fertigungsbetrieb wie beispielsweiseXiamen Evershinekann einen direkteren Weg von der technischen Spezifikation und der Musterentwicklung zur stabilen Massenproduktion bieten.

Der richtige Lieferant sollte nicht nur Ihren Stecker montieren, sondern den gesamten Herstellungsprozess hinter der Verbindung kontrollieren können.
