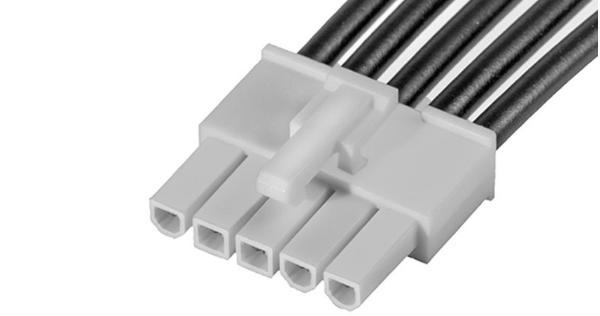

5-poliges Molex-Kabel

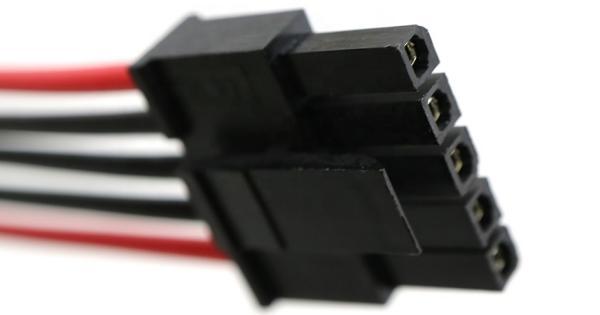

5-poliges Molex-Kabel

OEM/ODM-Kabelbaumfabrik

Kundenspezifischer Kabelbaum (Stecker auf Buchse)

Anschlusskabel 1,25 Luft-Docking-Kabelbaum

Hersteller von Anschlusskabelbaumsätzen

Kundenspezifische Kabelkonfektion

Ein 5-poliges Molex-Kabel ist ein Kabel mit einem 5-poligen Molex-Stecker. Es gibt viele verschiedene 5-polige Stecker, beispielsweise die Serien 5557, 5559, 51021 und 70066.

In den heutigen Branchen hat das 5-polige Molex-Kabel die Montage und Rekonfiguration verschiedener Geräte zuverlässiger und einfacher gemacht – ganz gleich, in welchem ​​Bereich man tätig ist, ob es sich um Haushaltsgeräte, Automobile oder Hightech-Computer handelt.

5-poliger Stecker

Geeignet für 16 AWG bis 32 AWG

Ein passender Kreuz-/Ersatzstecker ist erhältlich. Wir fertigen einen Prototyp nach Ihren Anforderungen an.

RoHS-konform

INWas ist ein 5-poliger Molex-Kabelstecker?

Molex-Steckverbinder gibt es in verschiedenen Größen und Formen, wobei die Stift-Buchsen-Verbindung am weitesten verbreitet ist. Der Begriff „Molex-Steckverbinder“ bezeichnet daher umgangssprachlich eine zweiteilige Verbindung aus Buchse und Stift.

Diese Steckverbinder verfügen üblicherweise über zwei bis 24 Kontakte, die zur Sicherstellung der richtigen Ausrichtung verpolt sind. Die Buchsen und Stifte können in beliebiger Kombination in einem Gehäuse angeordnet werden, das entweder als Buchse oder als Stecker ausgeführt ist. Ähnlich wie beim 5-poligen Molex-Kabelstecker.

Als einer der beliebtesten Stift- und Buchsenverbinder bietet dieser Draht-zu-Platine-Verbinder einen maximalen Strom pro Kontakt von 5,0 A bei 250 V und ist in Standardgröße erhältlich.

0,6 mm dickes, verzinntes Messingkabel (18–24 AWG) mit einem Rastermaß von 3,68 mm. Eine 2×2-Buchsenmatrix eignet sich ideal als primäre Stromversorgung für kleine Leiterplatten. Die zugehörige Steckerbuchse ist eine fünfpolige Buchse, ähnlich wie bei Crimpverbindungen.

Was sind die Merkmale eines 5-poligen Molex-Kabelsteckers?

Ein einzelner Draht ist über vier unabhängige Teile mit einem anderen Draht verbunden.

Beinhaltet einen metallenen Klemmstift, der es ermöglicht, den Stecker mit einem speziellen Crimpwerkzeug in jedes beliebige Kabel einzupressen.

Am Stift befinden sich zwei separate Crimpverbindungen – eine hält den Leiter des Drahtes, die andere crimpt an die Isolierung des Drahtes; dadurch wird eine Zugentlastung für den Leiter gewährleistet.

Stecken Sie den Stift in eine Buchse, die Teil des größeren Nylonverbinders ist.

Dank seiner Flexibilität ermöglicht das Molex-5-Pin-Kabel eine schnelle Entwicklung von Prototypen für Verbindungsanwendungen. Es bedarf lediglich einer ausreichenden Anzahl an Crimp-Anschlussstiften und langfristiger Stromversorgungslösungen für nahezu alle Branchen und Sektoren.

Xiamen Evershine Electronic Technology Co., Ltd. wurde 2015 gegründet und ist ein professionelles Unternehmen, das sich mit Drähten und Kabeln beschäftigt. Als Unternehmen, das sich mit der Forschung und Entwicklung, der Produktion und dem Vertrieb von Kabelbäumen befasst, werden Drähte und Kabel in großem Umfang in den Bereichen Kommunikation, Haushaltsgeräte, Energieautomation, Luft- und Raumfahrt, Schiffe, Automobile usw. eingesetzt.

Unser Werk ist nach ISO 9001 zertifiziert, und unsere Produkte verfügen über internationale Zertifizierungen. Qualität ist unser oberstes Gebot – Qualität sichert unser Überleben, Integrität unseren Erfolg. Höchste Qualität, beste Preise und exzellenter Kundenservice.

Aktuell bieten wir Ihnen hauptsächlich eine Liste von Kabelprodukten sowie verschiedene elektronische Kabelbaum-Verkabelungsdesigns an. Kundenspezifische Fahrzeugkabelbäume, Kabelbäume für Haushaltsgeräte, kundenspezifische Industriekabelbäume, Computerkabelbäume, umspritzte Kabelverbinder, Klemmenblockverbinder, Stromkabeltypen. Die Produkte werden in großem Umfang in Bürogeräten, Kommunikationsgeräten, Haushaltsgeräten, Industrieautomation, Automobilen usw. eingesetzt.

Was ist ein Kabelbaum?

Kabelbaugruppen sind Gruppen von Kabeln, die für einen bestimmten Zweck zu einer Einheit zusammengefasst sind. Kabelbaugruppen werden auch als Kabelbäume oder Kabelbündel bezeichnet.

Diese Kabel sind in der exakt benötigten Länge und Ausrichtung zusammengefasst, um die Installation zu vereinfachen und zu beschleunigen. Sie umfassen oft verschiedene Kabelkonstruktionen sowie unterschiedliche Größen, Farben und Längen, je nach Anwendung. Die Kabelbündel können mit einem Schutzschlauch versehen, mit Klebeband umwickelt oder mit Kabelbindern fixiert werden, um die Kabel zu bündeln, zu schützen und platzsparend zu verlegen. Je nach Anwendung können die Kabelbündel mit verschiedenen Anschlüssen, wie Steckern oder Buchsen, ausgestattet sein.

Wie läuft der Kabelbaum-Montageprozess ab?

1. Kabelvorbereitung. Schneiden Sie die Drähte gemäß den Konstruktionsvorgaben auf die erforderlichen Längen zu.

2. Crimpen oder Löten.

3. Anschlussbaugruppe.

4. Kabelbaumverlegung und -bündelung.

5. Prüfung und Inspektion.

6. Schutzhülle

7. Etikettierung und Kennzeichnung.

8. Abschließende Qualitätskontrolle und Verpackung.

Wo werden Kabelbäume verwendet?

Kabelbäume sind allgegenwärtig – unter der Motorhaube jedes Autos und Lkw auf der Straße und in jedem Flugzeug, Jet und jeder Rakete am Himmel. Kabelbäume werden auch als Kabelbündel oder Kabelbaugruppen bezeichnet. Diese Begriffe beschreiben alle eine systematische Anordnung von Kabeln oder Drähten, die zu einer integrierten Einheit gebündelt sind.
