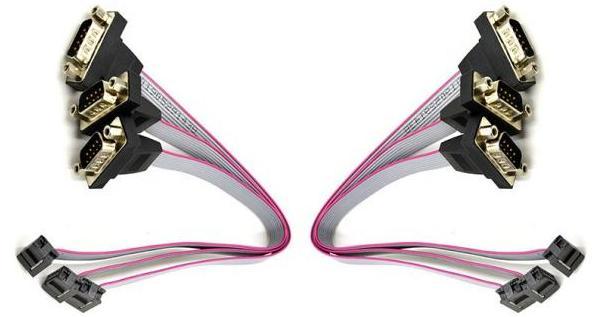

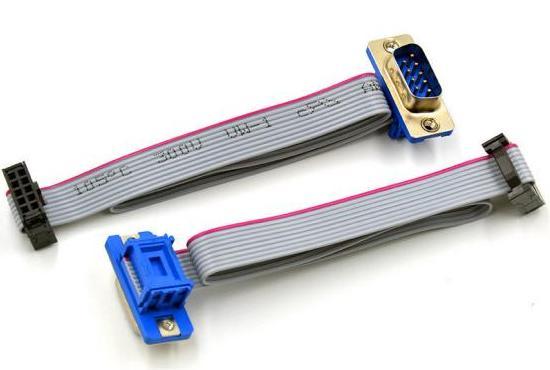

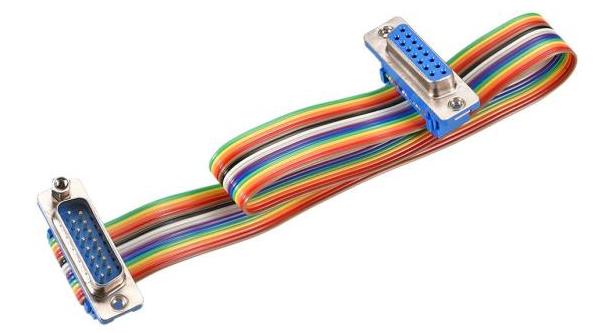

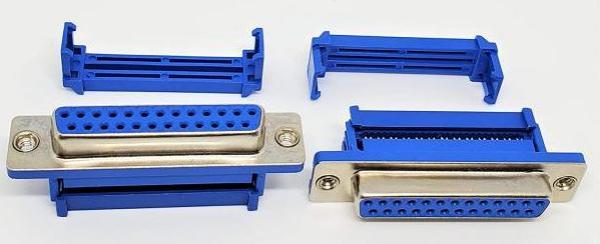

Beschreibung des D-SUB-Flachbandkabels
Generell niedrige Spannung
Es hat ein kleines und leichtes Metallgehäuse
Es verfügt über eine Abschirmung, die verhindert, dass die HF-Störungen im Inneren andere elektronische Geräte beeinträchtigen, und die verhindert, dass HF-Signale von außen eindringen.
Die Steckverbindermontage erfolgt am Gehäuse, entweder an der Vorder- oder Rückseite einer der Seiten.
Die zur Befestigung des Flachbandkabels verwendete Struktur hält die Platte und ermöglicht ihr die optimale Befestigungskraft.
Hat die Fähigkeit, problemlos Verbindungen herzustellen
- Evershine
- Xiamen
- 7~15 Tage
- 100.000 Stück/Monat
- Information
Beschreibung des D-SUB-Flachbandkabels
OEM ODM Kabelbaumfabrik
Kundenspezifischer Kabelbaum von Stecker zu Buchse
Anschlusskabel 1,25 Luftdock Kabelbaum
Hersteller von Terminal-Kabelbaum-Kits
Kundenspezifische Kabelkonfektion
Ein D-SUB-Flachbandkabel ist ein mehradriges Kabel mit Anschlüssen an einem oder beiden Enden, das von elektronischen Geräten zur Kommunikation verwendet wird. Der Name bezieht sich auch auf die Form des äußeren Steckers bzw. der Buchse, deren Gegenstück die Form des Buchstabens „D“ hat.
Im Wesentlichen gibt der Buchstabe „D“ im Namen D-SUB die Form des Steckers an, während das Wort „SUB“ eine Abkürzung für „SUB-Miniatur“ ist.
Ein Überblick über D-SUB-Flachbandkabel
Viele Menschen sprechen oder hören kaum von diesem Kabeltyp. Das liegt daran, dass diese Kabel in ihrer Verwendung meist nur für die Verbindungsanwendung verwendet wurden, für die sie verwendet wurden. Manche sahen sie als Monitorkabel, andere als Druckerkabel, Mauskabel, Joystickkabel und Modemkabel, um nur einige zu nennen. Das D-Sub-Flachbandkabel hat jedoch zahlreiche Anwendungsmöglichkeiten in verschiedenen Geräten, und dieser Artikel behandelt genau diese.
Welche Eigenschaften hat der D-SUB-Flachbandstecker?
Das Außengehäusedesign kann nur auf eine Weise angeschlossen werden: als Stecker oder Buchse mit zwei oder drei Stiftreihen. Das wichtigste Merkmal ist, dass der Stecker auf beiden Seiten Schrauben hat, die in den Buchsenstecker eingeschraubt werden. Dadurch bleiben sie eng miteinander verbunden und schützen die Stifte vor Korrosion, da Feuchtigkeit austritt.
Welche Arten von D-SUB-Steckverbindern gibt es?
D-SUB-Flachbandkabel sind in verschiedenen Größen erhältlich, darunter Standard- oder Hochdichte.
In Standarddichte – die Kabelstecker sind in den Ausführungen 9-polig, 15-polig, 25-polig, 37-polig und 50-polig erhältlich.
Bei hoher Dichte wird aus einem Standardgehäuse mit 9 Pins derselben Größe ein 15-Pin-Gehäuse, aus einem Standardgehäuse mit 15 Pins ein 26-Pin-Gehäuse, aus einem Standardgehäuse mit 25 Pins ein 44-Pin-Gehäuse, aus einem Standardgehäuse mit 37 Pins ein 62-Pin-Gehäuse und aus einem Standardgehäuse mit 50 Pins ein 78-Pin-Gehäuse.
Kabel mit D-SUB-Anschluss
Generell gibt es mehrere Kabeltypen mit diesen Anschlüssen, die für viele verschiedene Anwendungen im Einsatz sind.
Der in der Unterhaltungselektronik am häufigsten verwendete Typ ist wahrscheinlich das 15-polige „VGA/XGA“-Kabel (Analog Video Interface). Es handelt sich um ein blaues Kabel, das meist mit einer D-förmigen Metallummantelung umwickelt ist. Schauen wir uns aber auch die anderen Typen an, insbesondere das D-SUB-Flachbandkabel.
Flachbandkabel sind Flachkabel mit vielen parallel (nebeneinander) verlegten Leitern. Um ein glattes und flaches Profil zu erhalten, sind die Leiter korrekt an den jeweiligen Anschlussstiften ausgerichtet und sitzen richtig.
D-SUB-Flachbandkabel-Endabschluss
D-SUB-Flachbandkabel sind korrekt ausgerichtet, um im D-SUB-Stecker ausgerichtet zu sein. Das Ende des D-SUB-Flachbandkabels ragt nicht über die Kante des Steckerkörpers hinaus und verletzt nicht die Mindestanforderungen an den elektrischen Abstand. Dies führt dazu, dass die Ausrichtung der Anschlüsse am Stecker durch kleine Kerben/Markierungen und Rillen gekennzeichnet ist.
Was sind die Anwendungen von D-SUB-Flachbandkabeln
Das Kabel verbindet unter anderem verschiedene Teile von CNC-Maschinen und Abkantpressen. Zu seinen Anwendungen gehören auch Routensteuerungssignale für die Materialverarbeitung, elektronische Tests und vieles mehr.
Der Technologiemarkt verändert sich ständig, da neuere digitale Schnittstellen die alten ersetzen und sie in den Hintergrund treten lassen. Trotzdem gibt es immer noch viele Elektrogeräte mit veralteter Technologie. Darüber hinaus werden neue Geräte mit D-SUB-Anschlüssen produziert. Das macht das D-SUB-Flachbandkabel zu einer wichtigen Baugruppe.
